核酸脂質體納米粒LNP介紹及其制備方法

1. 什么是核酸脂質體納米粒LNP

脂質體（Liposome）最早在1961年由科學家Alec Douglas. Bangham 和 R. W. Horne在顯微鏡下發現。脂質體是由脂質分子組成的囊泡結構，其脂質雙分子層形成疏水外殼和內部的水相空腔，兼具親水和疏水特性。脂質納米粒（Lipid Nanoparticle，LNP）是使用脂質形成納米微粒的一種。在過去，科研人員通常使用脂質納米粒直接包裹化學藥物，在基因治療領域，研究人員開始使用脂質納米粒包裹核酸，如mRNA、siRNA、pDNA等，稱為核酸脂質納米粒。

針對Covid-19新型冠狀病毒的mRNA疫苗開發，從病毒序列到成功上市只用了短短一年不到的時間。這在從前是無法想象和實現的。在這次針對Covid-19新型冠狀病毒的mRNA疫苗上，莫德納(Moderna)采用了自主開發的可電離脂質SM-102，而輝瑞和BioNTech則從Acuitas公司獲得了一種名為ALC-0315的可電離脂質的許可。

mRNA分子由于疫苗的關系為大眾所認識，但是很多人卻不知道m(xù)RNA疫苗的幕后功臣，甚至可以說是整個機理的關鍵所在，是將mRNA封裝并且安全有效地送進機體細胞的脂質納米粒（Lipid Nanoparticle，LNP）。從技術上來講，核酸藥物的研發主要有三個壁壘：第一個是原料端，包括mRNA原料序列的篩選和修飾；第二個是遞送系統；第三個是整個藥物的生產工藝。目前采用微流控技術產生脂質納米顆粒（LNP）， 將mRNA包裹在LNP 納米顆粒中，再進入人體, 是FDA唯一批準上市的mRNA傳遞技術，并且已經在世界各地注射上億劑的mRNA新冠疫苗中采用，其技術的安全性和有效性已經在這次全球的新冠疫情中得到驗證。



2. 核酸脂質體納米粒LNP的作用機理

在包裹核酸的脂質納米粒配方中，起關鍵作用的是可電離脂質。例如Onpattro中的Dlin-MC3-DMA（簡稱MC3），其pKa值在6.3-6.5 之間，這個特性讓它在血清的環境中表面電荷基本為中性，有利于細胞將帶有核酸片段的脂質納米粒整個吞進細胞內，形成胞內體（endosome）。 一旦進入細胞后，胞內體的酸性環境使電離脂質的頭部質子化并帶正電荷，從而與胞內體的內膜融合，釋放目標核酸到細胞中發揮作用。

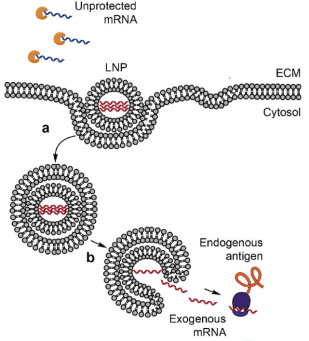

圖1 核酸脂質體納米粒LNP的作用機理



3. 核酸脂質體納米粒LNP制備方法

最適合的技術還是采用微流控混合技術來制備核酸脂質納米粒，該方法相對簡便快速，條件溫和，同時容易實現生產放大。微流控技術基本原理：將脂質與核酸分別溶解在水相和有機相后，將兩相溶液注入制備系統的兩條入口通道，一端是RNA的水溶液，一端是脂質的乙醇溶液，通過兩相的快速混合，完成核酸脂質納米顆粒的合成。 改變流體注入速度和比率，可以控制脂質納米顆粒的粒徑大小。將各種脂質溶解在乙醇中，mRNA溶于酸性水緩沖液中，將兩相快速混合。通過稀釋乙醇相，脂質的溶解度降低，在混合溶液中逐漸析出凝固并形成脂質納米粒，同時高效包載mRNA。再經緩沖液膜包超濾或者透析除去殘留的乙醇，中和緩沖液的pH值。



4. 制備核酸脂質體納米粒LNP的微流控芯片結構

利用微流控芯片技術制備核酸脂質體納米粒LNP主要是實現充分的混合，常采用魚骨結構。芯片中魚骨結構區域使流經的液體產生混沌流動，大大提高了液體的混合效率，比傳統的攪拌混合均一性好，從而在芯片的出口處快速產生均勻的流體。其中的魚骨結構可以是凸起（如圖2所示），也可以是凹陷（如圖3所示），制備效果跟體系有關，其粒徑大小主要跟流速比有關。



圖2 魚骨結構凸起

圖3 魚骨結構凹陷



目前高校研究所及部分公司客戶尚處在核酸脂質體納米粒LNP的配方開發階段，常選用帶魚骨結構的PDMS芯片進行研究，一方面是因?yàn)镻DMS材質的芯片加工周期短，成本低，另一方面是因?yàn)镻DMS芯片的特性使得實驗參數更易獲得。以下3款核酸脂質體納米粒LNP制備微流控芯片是研究者經常使用的。

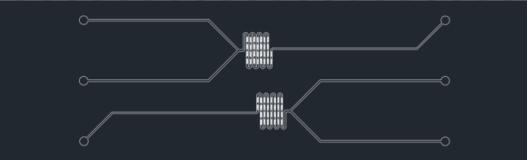

圖4 ZX-LS-11核酸脂質體納米粒LNP制備芯片（魚骨結構凸起）

圖5 ZX-LS-31核酸脂質體納米粒LNP制備芯片（魚骨結構凹陷）

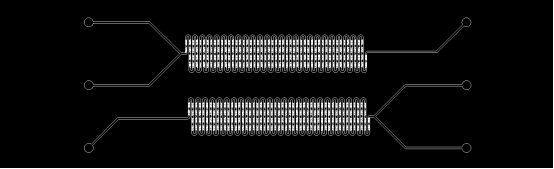

圖6 ZX-LS-31P核酸脂質體納米粒LNP制備芯片（魚骨結構凹陷）

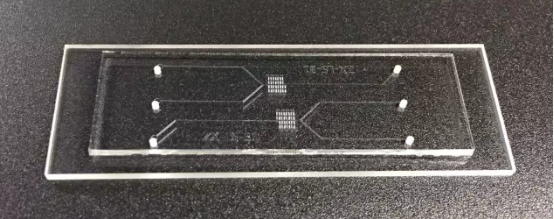

圖7 魚骨結構核酸脂質體納米粒LNP制備芯片實物圖（PDMS微流控芯片）



5. 制備核酸脂質體納米粒LNP的進樣設備

中芯啟恒恒壓泵（壓力驅動微流體進樣儀）用于生成穩定無脈沖的液流，其響應時間短，適用于各種要求苛刻的微流體應用。壓力控制器由計算機通過 USB 接口控制，使用中芯啟恒 FluidicLab Suite 軟件，可以生成復雜的壓力或流速曲線 ( 如正弦波，方波，三角波等 )。配套的中芯啟恒FluidicLab Suite 軟件可記錄并輸出壓力控制器產生的數據。

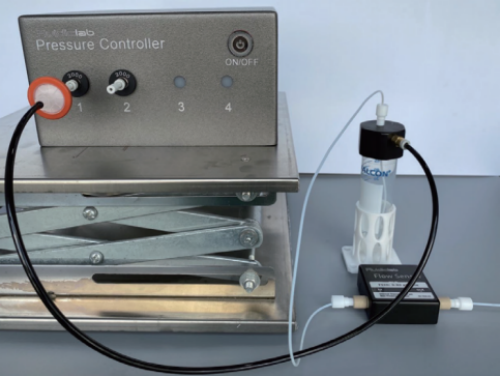

圖8 中芯啟恒恒壓泵連接示意圖



將壓力控制器 1 通道與 4 mm PU 管一端連接，然后把連接儲液池的 PTFE 管與流量傳感器的“in”接口相連，流量傳感器的另一端“out”連接 PTFE 管作為液體輸出口，最終組裝出設備如圖1所示。其余3個通道的連接與之相同。進樣原理是：以氣推液，氣體管在儲液池頁面以上，出液管在儲液池液面以下，氣體擠壓液面，將液體從出液管擠出，實現進樣操作。



5.1 恒壓泵（壓力驅動微流體進樣儀）特點：

壓力輸出波動小于 0.02% ，響應時間 9 ms，無論恒流輸出還是變流 速輸出，均可應對自如。
卓越的性能：
1）內置壓力傳感器，高速 PID 控制，壓力輸出波動：< 0.02%
2） 響應時間：< 9 ms
3）可安裝四個獨立的壓力輸出通道 多種壓力輸出范圍（0-0.2 bar，0-2 bar, 0-8 bar, -1-1 bar, -1-6 bar)，并可根據客 戶要求定制
4）可設置恒流輸出（需接流量傳感器）和壓力波形輸出



5.2 壓力控制器軟件的使用：

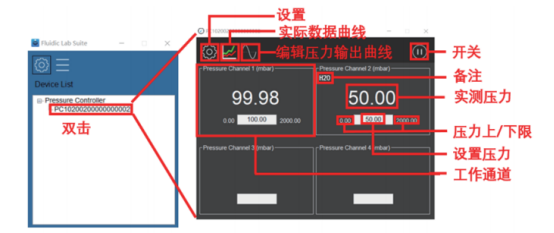

圖9中芯啟恒恒壓泵壓力控制窗口



如圖9所示，可以直接設置各通道的壓力參數，每個通道的壓力參數可以設置不同。

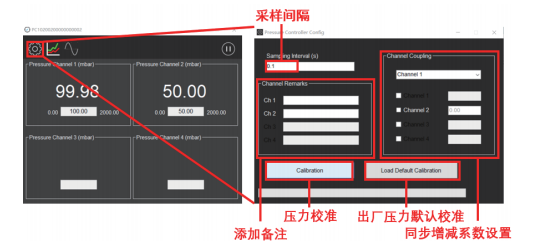

圖10中芯啟恒恒壓泵壓力控制設置窗口



如圖10所示，用戶可以設置實時壓力的讀取間隔，其最低設定值為 0.001s ( 實測讀取時最短讀取周期約為 0.02 s，低于此間隔的數據是重復的 )。備注信息，壓力校準和同步增減系數設置（多路壓力協同輸出）也可以在此操作。



6. 制備的核酸脂質體納米粒LNP的粒徑范圍

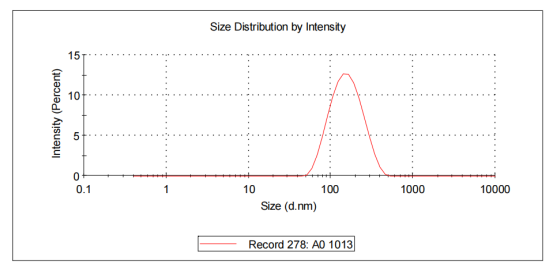

如圖11所示，利用帶魚骨結構的微流控芯片制備的核酸脂質體納米粒LNP平均粒徑在142nm左右。

圖11 制備的核酸脂質體納米粒LNP的粒徑范圍
